สอบปลายภาค วิชาการควบคุมแบบลำดับ 2/2564

แบบทดสอบปลายภาค 6 ข้อ 40 คะแนน (กลางภาค + ปลายภาค)

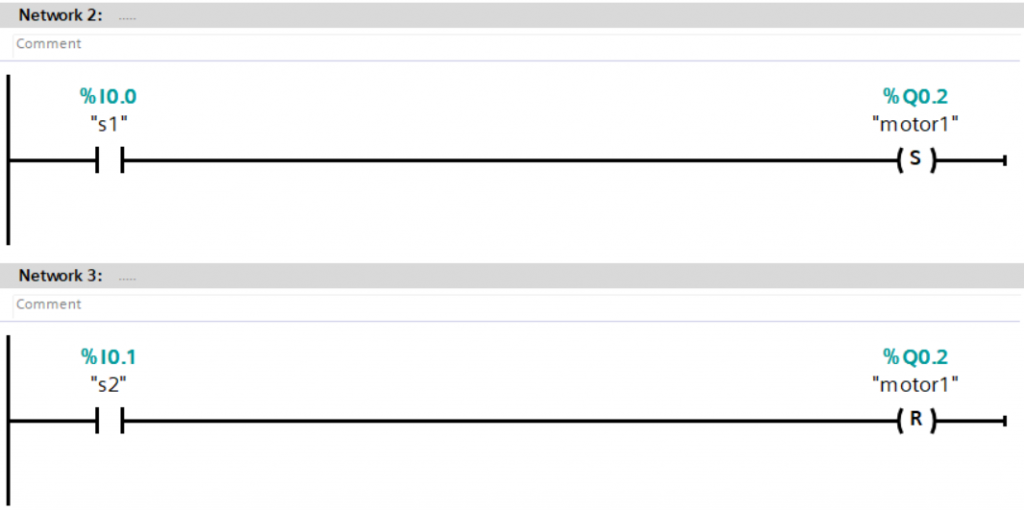

1. จงอธิบายการทำงานของโปรแกรมต่อไปนี้ (4 คะแนน)

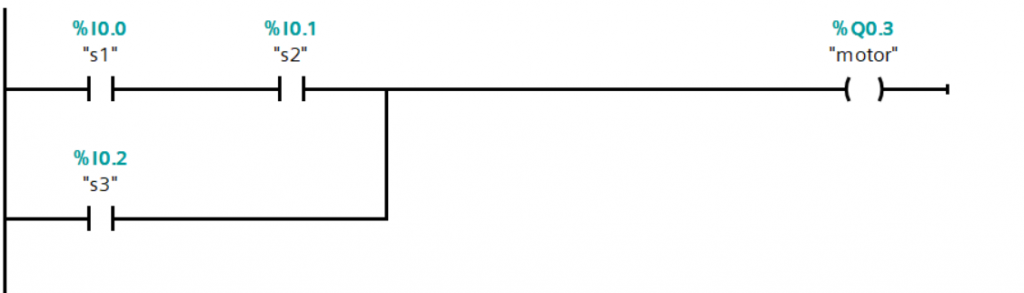

2. จงอธิบายการทำงานของโปรแกรมต่อไปนี้ (4 คะแนน)

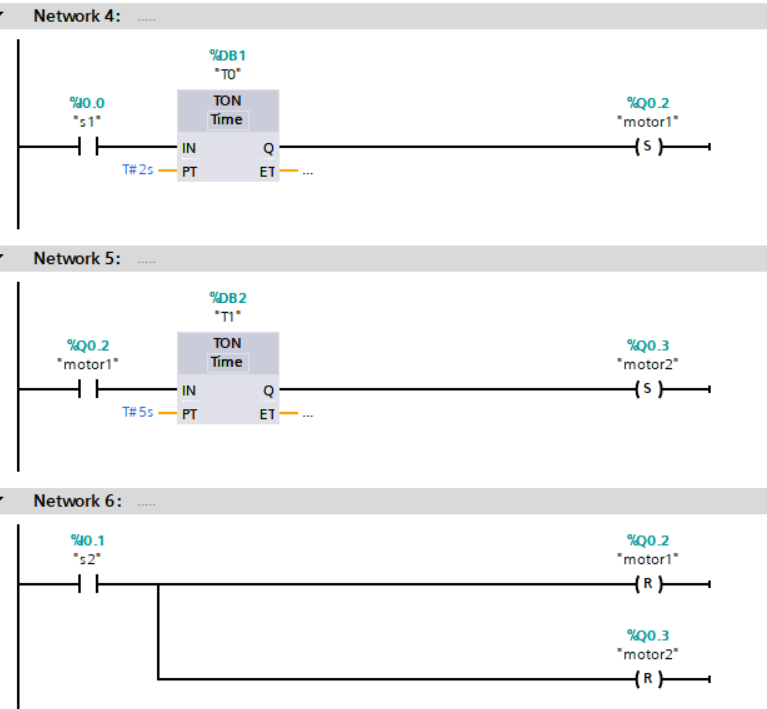

3. จงอธิบายการทำงานของโปรแกรมต่อไปนี้ (4 คะแนน)

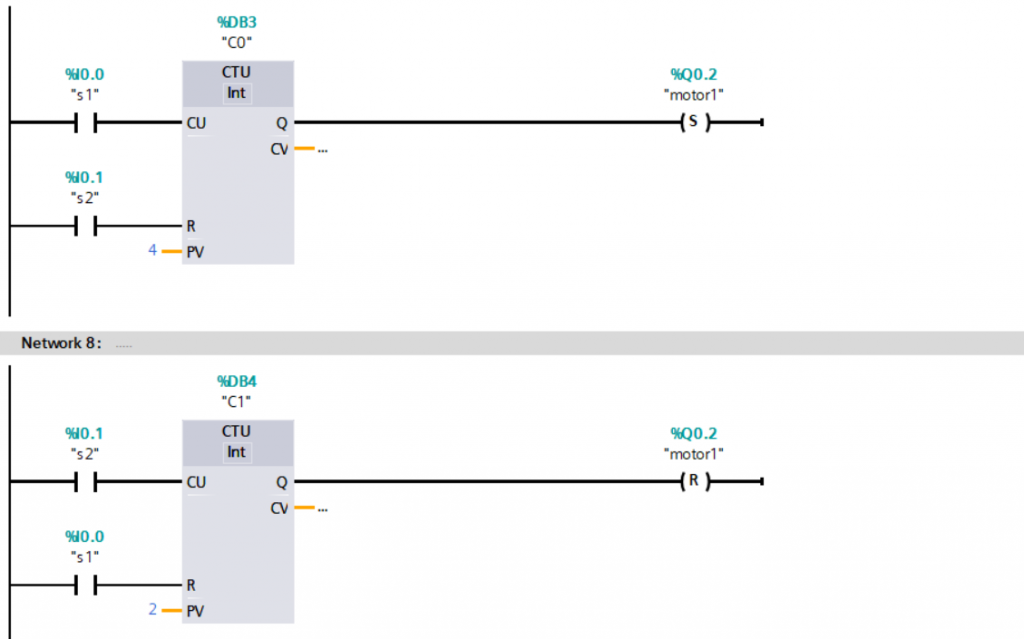

4. จงอธิบายการทำงานของโปรแกรมต่อไปนี้ (4 คะแนน)

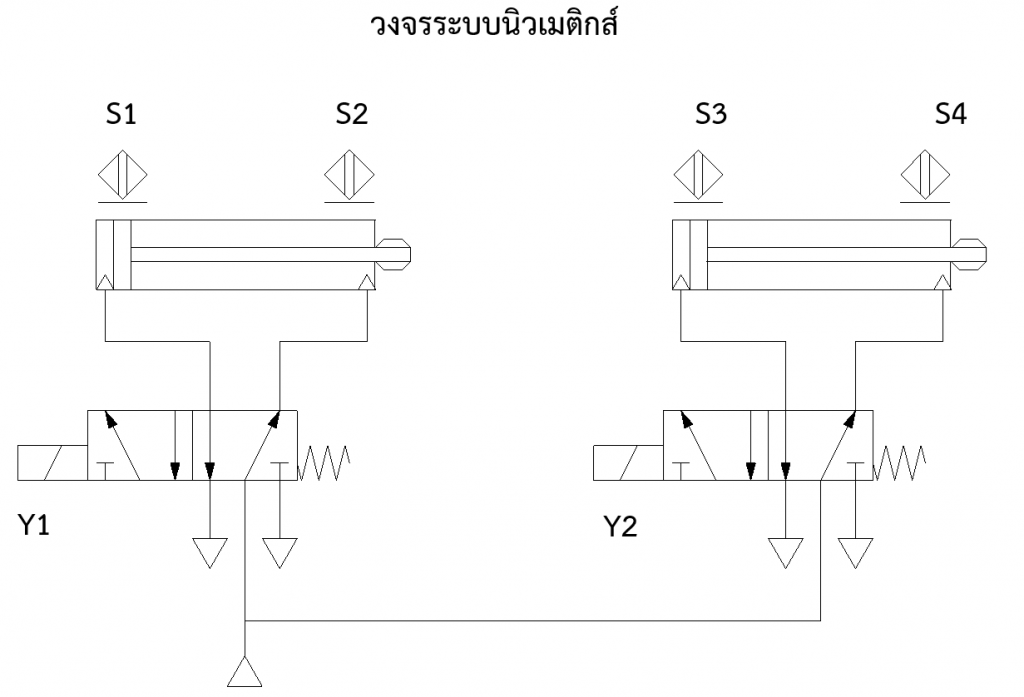

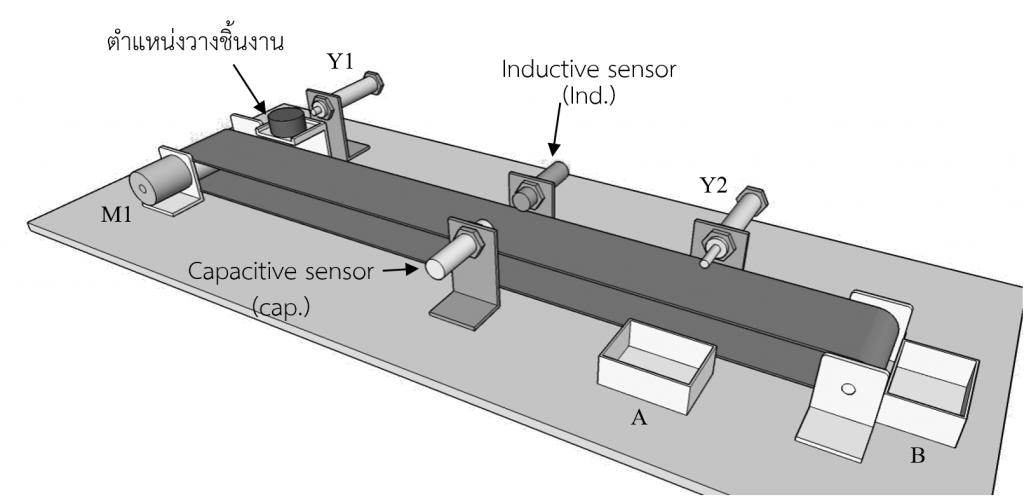

ระบบคัดแยกชิ้นงานด้วยสายพานลำเลียง (สำหรับข้อที่ 5 และ 6)

5. จงแสดงแผนภาพ State diagram (6 คะแนน) และเขียนโปรแกรมควบคุมการทำงานของระบบ (6 คะแนน) ดังนี้

          1) เริ่มต้นระบบให้อยู่ในสภานะพร้อมทำงาน (Standby)

          2) ให้ระบบเริ่มทำงานเมื่อกดปุ่ม Start

          3) ทำการลำเลียงชิ้นงานจากตำแหน่งวางชิ้นงานไปลงถาดเก็บชิ้นงาน A จำนวน 1 ชิ้น

          4) เมื่อลำเลียงชิ้นงานเสร็จให้กลับไปที่สถานะพร้อมทำงาน (Standby)

6. จงแสดงแผนภาพ State diagram (6 คะแนน) และเขียนโปรแกรมควบคุมการทำงานของระบบ (6 คะแนน) ดังนี้

          1) เริ่มต้นระบบให้อยู่ในสภานะพร้อมทำงาน (Standby)

          2) ให้ระบบเริ่มทำงานเมื่อกดปุ่ม Start

          3) ทำการลำเลียงชิ้นงานจากตำแหน่งวางชิ้นงานไปที่สายพานครั้งละ 1 ชิ้น

          4) ถ้าชิ้นงานเป็นโลหะให้จัดเก็บที่ถาดเก็บชิ้นงาน A

          5) ถ้าชิ้นงานเป็นอโลหะให้จัดเก็บที่ถาดเก็บชิ้นงาน B

          6) เมื่อลำเลียงชิ้นงานเสร็จให้กลับไปที่สถานะพร้อมทำงาน (Standby)

** ส่งเป็นไฟล์รูปภาพหรือไฟล์ pdf

*** กรุณา Login เข้าระบบก่อนส่งงานทุกครั้ง ***
